در زمینه انتقال انرژی امروزی، سیستم های ذخیره انرژی فتوولتائیک با مزایای منحصر به فرد خود به یک جزء مهم توسعه انرژی پایدار تبدیل می شوند. به دلیل نوسان شدید و تصادفی بودن توان خروجی فتوولتائیک، ناپایداری برق فتوولتائیک دسترسی و انتقال را محدود می کند. برای حل این مشکل، فناوری ذخیرهسازی انرژی پدید آمده است و میتواند به عملکردهایی مانند پیک تراشیدن، ردیابی بار و مدیریت کیفیت توان دست یابد. روش کوپلینگ ذخیره انرژی فتوولتائیک یک پیوند کلیدی در دستیابی به استفاده کارآمد از انرژی است.
1. روش کوپلینگ DC
کوپلینگ DC یک روش کوپلینگ رایج برای ذخیره انرژی فتوولتائیک است. به این ترتیب جریان مستقیم تولید شده توسط سیستم تولید برق فتوولتائیک به طور مستقیم به سیستم ذخیره انرژی متصل می شود. برق DC تولید شده توسط پنل های خورشیدی را می توان از طریق دستگاه هایی مانند جعبه های ترکیبی ادغام کرد و بخشی را می توان مستقیماً به بارهای DC رساند، در حالی که بخش دیگر را می توان از طریق مبدل های DC به باتری های ذخیره انرژی شارژ کرد. هنگامی که برق مورد نیاز است، باتری ذخیره انرژی برق DC را از طریق یک مبدل DC آزاد می کند، که سپس توسط یک اینورتر برای استفاده توسط بارهای AC به برق AC تبدیل می شود.
مزیت روش کوپلینگ DC این است که ساختار سیستم نسبتاً ساده است، با لینک های تبدیل انرژی کمتر و در نتیجه اتلاف انرژی کمتری دارد. در عین حال، برای برخی از سناریوهای کاربردی با بارهای DC بالا، مانند ایستگاه های پایه ارتباطی، مراکز داده و غیره، کوپلینگ DC می تواند به طور موثرتری نیازهای برق آنها را برآورده کند. با این حال، این رویکرد همچنین دارای محدودیتهای خاصی است، مانند الزامات بالا برای باتریهای ذخیره انرژی و نیاز به عملکرد خوب شارژ و دشارژ DC.
2. روش کوپلینگ ارتباطی

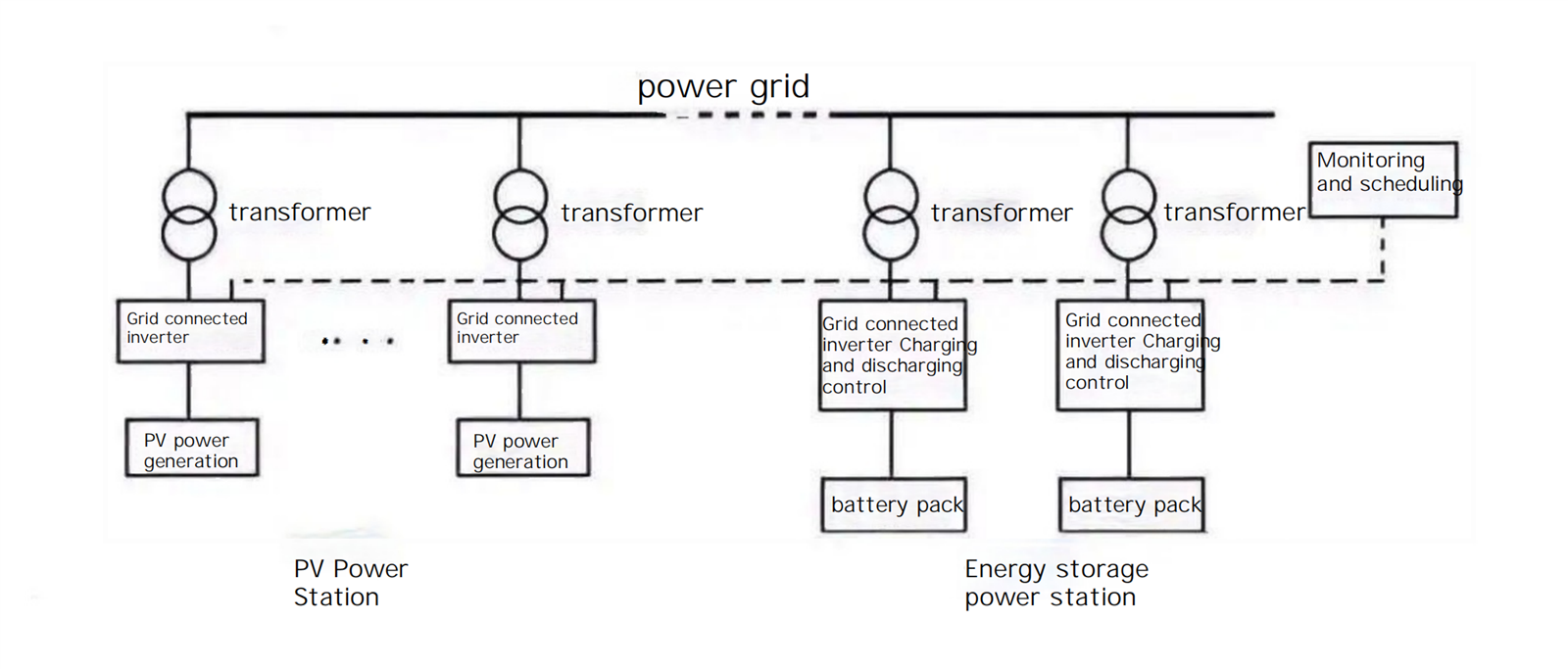

روش کوپلینگ ارتباطی یکی دیگر از روش های مهم کوپلینگ ذخیره انرژی فتوولتائیک است. به این ترتیب سیستم تولید برق فتوولتائیک و سیستم ذخیره انرژی به ترتیب از طریق اینورتر به شبکه برق AC متصل می شوند. جریان مستقیم تولید شده توسط سیستم تولید برق فتوولتائیک ابتدا از طریق یک اینورتر به جریان متناوب تبدیل می شود و سپس به شبکه برق متصل می شود یا برای بارهای جریان متناوب استفاده می شود. هنگامی که ذخیره انرژی مورد نیاز است، برق AC در شبکه از طریق یک اینورتر ذخیره انرژی به برق DC تبدیل می شود تا باتری ذخیره انرژی شارژ شود. در طول فرآیند تخلیه، برق DC باتری ذخیره انرژی از طریق اینورتر ذخیره انرژی برای استفاده توسط بارهای AC یا بازخورد به شبکه برق به برق AC تبدیل می شود.
به عنوان مثال، در یک کارخانه کوچک، یک سیستم ذخیره انرژی فتوولتائیک با استفاده از کوپلینگ AC نصب می شود. در طول روز، پنل های خورشیدی نور خورشید را برای تولید جریان مستقیم دریافت می کنند که از طریق اینورترهای فتوولتائیک به جریان متناوب تبدیل می شود. بخشی از انرژی الکتریکی به طور مستقیم به بارهای AC در کارخانه، مانند موتورها و تجهیزات روشنایی، عرضه می شود. برق اضافی دیگر در شبکه برق یکپارچه شده است. در مواقعی که نور کافی یا شب وجود ندارد، برق مورد نیاز کارخانه توسط شبکه برق تامین می شود. در عین حال، اگر در این زمان قیمت برق در شبکه بالا باشد، سیستم ذخیره انرژی می تواند نقش داشته باشد. جریان متناوب شبکه برق از طریق یک اینورتر ذخیره انرژی به جریان مستقیم تبدیل می شود تا باتری ذخیره انرژی شارژ شود. هنگامی که شبکه برق خراب می شود یا قیمت برق پایین است، باتری های ذخیره انرژی، الکتریسیته DC را از طریق اینورترهای ذخیره انرژی به الکتریسیته AC تبدیل می کنند، که توسط بارهای AC کارخانه استفاده می شود، در نتیجه به استفاده بهینه از انرژی و کاهش هزینه دست می یابند.
مزیت روش کوپلینگ ارتباطی انعطاف پذیری و سازگاری بالای آن است که می تواند به خوبی با سیستم های شبکه برق AC موجود ادغام شود. در عین حال، می تواند به خوبی با انواع و ظرفیت های مختلف سیستم های تولید برق فتوولتائیک و سیستم های ذخیره انرژی سازگار شود. با این حال، لینک های تبدیل انرژی زیادی در روش جفت ارتباطی وجود دارد و اتلاف انرژی نسبتاً زیاد است.
3. روش کوپلینگ هیبریدی
به منظور استفاده کامل از مزایای کوپلینگ DC و کوپلینگ AC در حین غلبه بر محدودیتهای آنها، روشهای کوپلینگ هیبریدی پدیدار شدهاند. روش کوپلینگ هیبریدی ویژگیهای کوپلینگ DC و کوپلینگ AC را ترکیب میکند که میتواند به جفت مستقیم DC بین سیستمهای تولید برق فتوولتائیک و سیستمهای ذخیره انرژی و همچنین تعامل با شبکه برق از طریق کوپلینگ AC دست یابد.
در حالت کوپلینگ هیبریدی، سیستم تولید برق فتوولتائیک می تواند خروجی DC یا AC را با توجه به وضعیت واقعی انتخاب کند. هنگامی که نیاز به تامین برق برای بارهای DC یا شارژ باتری های ذخیره انرژی است، می توان از خروجی DC استفاده کرد. هنگام تعامل با شبکه برق یا تامین برق بارهای AC، می توان از خروجی AC استفاده کرد. سیستم ذخیره انرژی همچنین می تواند روش های شارژ و دشارژ DC یا AC را در صورت نیاز برای دستیابی به مدیریت انرژی انعطاف پذیرتر و کارآمدتر انتخاب کند.
روش های کوپلینگ مختلفی برای ذخیره انرژی فتوولتائیک وجود دارد که هر کدام دارای مزایای منحصر به فرد و سناریوهای قابل اجرا هستند. در کاربردهای عملی، انتخاب روش های کوپلینگ مناسب بر اساس نیازها و شرایط خاص برای دستیابی به بهره برداری کارآمد و توسعه پایدار سیستم های ذخیره انرژی فتوولتائیک ضروری است.
