ارائه موردی از یک منظومه خورشیدی 30 کیلوواتی متصل به شبکه

I. مورد نیاز

(الف) پیشینه مشتری

موقعیت جغرافیایی: واقع در یک منطقه حومه شهر با دسترسی شبکه قابل اعتماد. مشتری یک مرکز اجتماعی است که هدف آن کاهش هزینه های برق و ترویج استفاده پایدار از انرژی است. این مرکز دارای یک سقف بزرگ و یک فضای باز مجاور کوچک است که می توان از آن برای نصب پنل خورشیدی استفاده کرد.

نیازهای مصرف برق:

عملیات روزانه: مرکز اجتماع فعالیت های انرژی گیر مختلفی دارد. روشنایی در اتاق‌ها و سالن‌های مختلف (شامل چراغ‌های ال‌ای‌دی و برخی از نورهای تزئینی) حدود 4 کیلو وات مصرف می‌کند که میانگین مصرف روزانه آن حدود 10 ساعت است. سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) بسته به فصل مورد استفاده قرار می گیرند، با تقاضای برق از 8 کیلو وات تا 12 کیلو وات در طول کار. علاوه بر این، تجهیزات اداری مانند رایانه، چاپگر، و لوازم آشپزخانه (مانند یخچال، مایکروویو) وجود دارد که با هم حدود 5 کیلو وات مصرف می کنند.

الزامات بار رویداد: در طول رویدادهای اجتماعی، مانند کنسرت ها، جلسات یا نمایشگاه ها، مصرف برق افزایش می یابد. روشنایی موقت، سیستم‌های صوتی و تجهیزات الکتریکی اضافی برای راه‌اندازی رویدادها می‌توانند تقاضای برق را تا 30 کیلووات یا بیشتر برای مدت‌های کوتاه افزایش دهند.

(ب) شرایط محیطی

شرایط نور خورشید: این منطقه دارای میانگین مدت تابش آفتاب سالانه حدود 5.2 ساعت در روز است. در تابستان، تابش آفتاب فراوان تر است و به طور متوسط ​​حدود 6.5 ساعت در روز است، در حالی که در زمستان به حدود 3.8 ساعت در روز کاهش می یابد. روزهای ابری و بارانی وجود دارد، اما به طور کلی، منابع خورشیدی برای یک سیستم انرژی خورشیدی کافی است.

شرایط آب و هوایی: آب و هوای معتدل، با تابستان و زمستان معتدل است. با این حال، گاهی بادهای شدید و طوفان های شدید باران رخ می دهد، بنابراین منظومه شمسی باید طوری طراحی شود که در برابر چنین شرایط آب و هوایی مقاوم باشد.

II. راه حل ها

(الف) انتخاب و نصب پنل های خورشیدی

برق پنل خورشیدی: برای برآوردن نیاز مصرف برق و با توجه به شرایط نور خورشید محلی، در مجموع 30 کیلو وات پنل خورشیدی سیلیکونی مونو کریستال انتخاب شده است. پانل های تک کریستالی به دلیل کارایی بالاتر و عملکرد بهتر در تاسیسات با فضای محدود مانند سقف مرکز اجتماعی انتخاب می شوند.

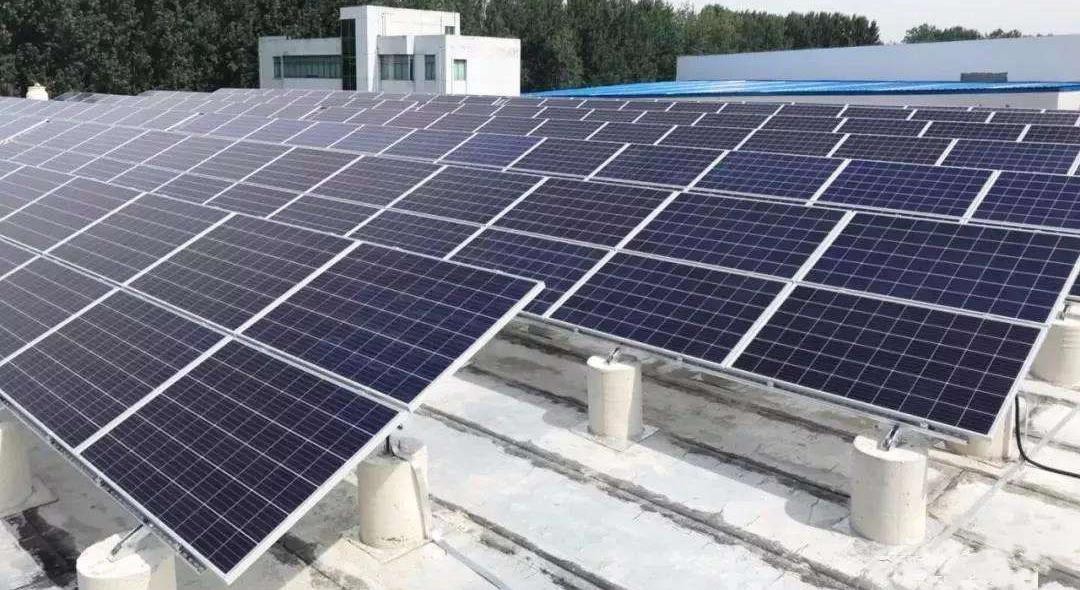

محل نصب و زاویه: پنل های خورشیدی بر روی سقف رو به جنوب مرکز اجتماع نصب می شوند. زاویه شیب با توجه به عرض جغرافیایی محلی تنظیم می شود، معمولاً به صورت عرض جغرافیایی محلی به اضافه 5 درجه تا 10 درجه تنظیم می شود تا جذب نور خورشید در طول سال بهینه شود. پانل ها بر روی قفسه های مقاوم و مقاوم در برابر خوردگی که محکم به ساختار سقف متصل می شوند، نصب می شوند. اقدامات ضد باد و ضد آب نیز برای اطمینان از اینکه پانل ها می توانند چالش های آب و هوایی محلی را تحمل کنند، اجرا می شوند.

(ب) انتخاب اینورتر

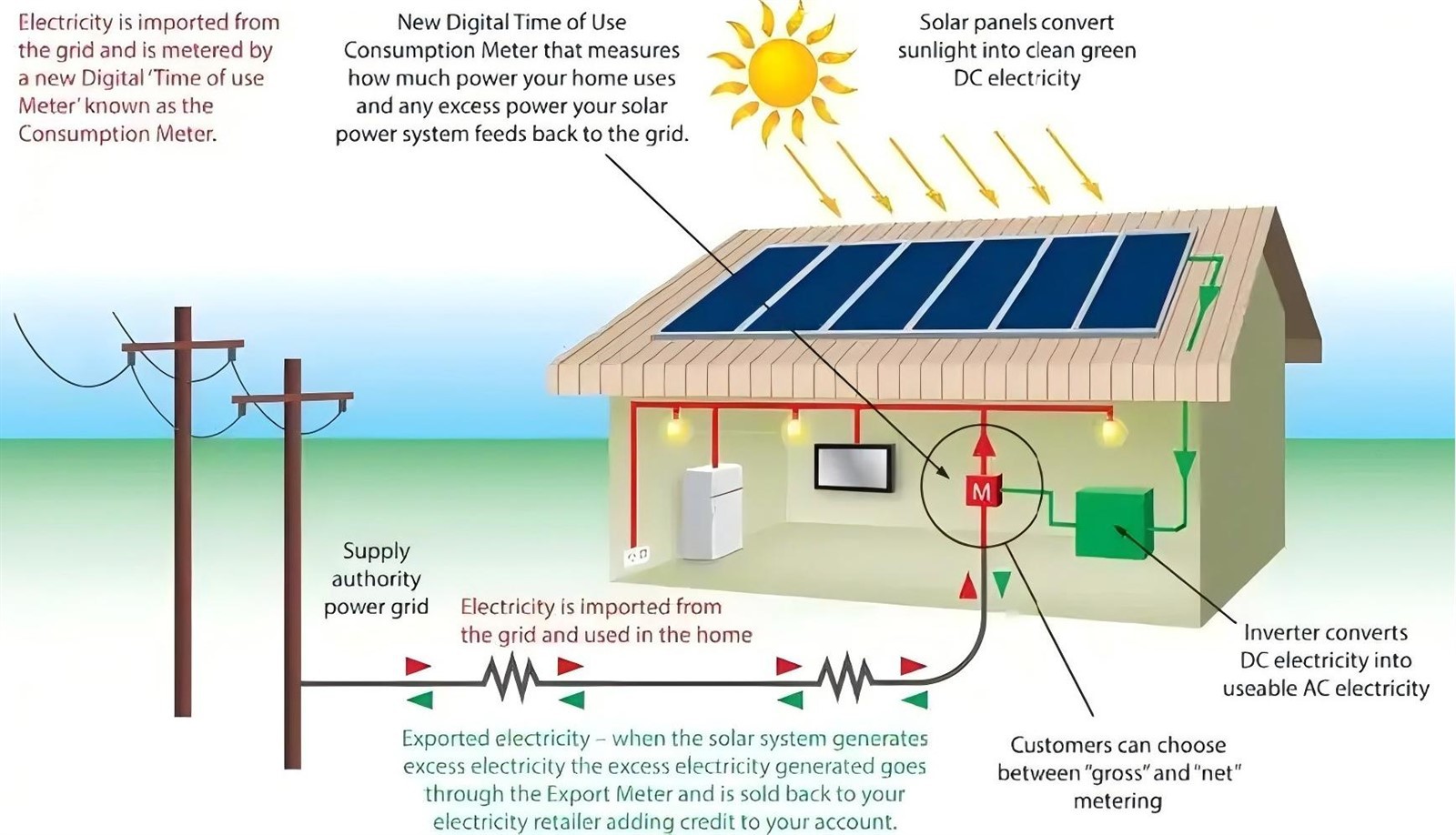

یک اینورتر 30 کیلوواتی متصل به شبکه انتخاب شده است. این اینورتر برای تبدیل جریان مستقیم (DC) تولید شده توسط پنل‌های خورشیدی به جریان متناوب (AC) که می‌تواند همگام‌سازی و وارد شبکه شود، حیاتی است. دارای فناوری ردیابی نقطه حداکثر توان (MPPT) برای افزایش راندمان تبدیل و اطمینان از اتصال پایدار به شبکه است. اینورتر با تمام استانداردها و مقررات اتصال به شبکه مطابقت دارد تا عملکرد ایمن و قابل اطمینان را تضمین کند.

ج) سیستم نظارت و کنترل

یک سیستم نظارت و کنترل جامع نصب شده است. این به کارکنان مرکز اجتماعی اجازه می دهد تا بر عملکرد بلادرنگ سیستم انرژی خورشیدی، از جمله تولید برق هر آرایه پنل خورشیدی، وضعیت اینورتر و میزان برق وارد شده به شبکه نظارت کنند. این سیستم همچنین می تواند در صورت بروز هرگونه نقص یا شرایط غیرعادی هشدار ارسال کند و امکان تعمیر و نگهداری و عیب یابی به موقع را فراهم کند.

(د) سیم کشی و حفاظت سیستم

سیم کشی: برای سیم کشی داخلی سیستم خورشیدی از کابل های فتوولتائیک با کیفیت بالا استفاده می شود. این کابل ها دارای خاصیت رسانایی و عایق عالی برای اطمینان از انتقال کارآمد برق هستند. سیم کشی به دقت تنظیم و تنظیم شده است تا تلفات برق را به حداقل برساند و ایمنی را افزایش دهد.

حفاظت: برای قطعات سیم کشی فضای باز از لوله های ضد آب، ضد آفتاب و ضد خوردگی برای محافظت از کابل ها در برابر عوامل محیطی استفاده می شود. دستگاه های حفاظت در برابر صاعقه نیز برای محافظت از سیستم در برابر صاعقه نصب شده است. در داخل خانه، یک جعبه توزیع اختصاصی با قطع کننده های مدار و محافظ های جریان بیش از حد برای مدیریت توزیع برق و محافظت از وسایل الکتریکی راه اندازی شده است.

III. تأثیرات و اهمیت مورد

(الف) تأثیرات بر زندگی کاربران

صرفه جویی در هزینه: مرکز اجتماعی با تولید برق خود از طریق سیستم برق خورشیدی می تواند قبوض ماهانه برق خود را به میزان قابل توجهی کاهش دهد. پس انداز را می توان به سایر برنامه ها و فعالیت های جامعه هدایت کرد و کیفیت کلی خدمات ارائه شده را افزایش داد.

استقلال انرژی و قابلیت اطمینان: اگرچه این سیستم به شبکه متصل است، اما در ساعات اوج نور خورشید، بخش قابل توجهی از برق مورد نیاز مرکز اجتماعی توسط سیستم برق خورشیدی تامین می شود. این سطح مشخصی از استقلال و قابلیت اطمینان انرژی را فراهم می کند و وابستگی به شبکه را در زمان تقاضای برق بالا یا قطعی های احتمالی شبکه کاهش می دهد.

(ب) مزایای زیست محیطی و اجتماعی

حفظ انرژی و کاهش انتشار: سیستم خورشیدی متصل به شبکه 30 کیلوواتی می تواند سالانه مقدار قابل توجهی برق تولید کند. بر اساس شرایط نور خورشید محلی و کارایی سیستم، می تواند تقریباً 30،{3}} کیلووات ساعت برق در سال تولید کند. این معادل کاهش میزان قابل توجهی از مصرف سوخت فسیلی و انتشار کربن مرتبط است که به حفاظت از محیط زیست و مبارزه با تغییرات آب و هوایی کمک می کند.

آگاهی و ارتقاء جامعه: این نصب موفق سیستم برق خورشیدی در مرکز جامعه می تواند به عنوان یک نمونه آموزشی برای جامعه محلی باشد. این می تواند آگاهی را در مورد مزایای انرژی خورشیدی افزایش دهد و الهام بخش دیگر سازمان های اجتماعی، مشاغل و خانوارها باشد تا استفاده از انرژی خورشیدی را در نظر بگیرند و از این طریق استفاده گسترده تر از فناوری های انرژی پاک را در منطقه ترویج دهند.

(ج) ارتقاء فناوری و توسعه صنعت

تایید و بهینه سازی فناوری: اجرای این سیستم خورشیدی متصل به شبکه 30 کیلوواتی، امکان سنجی و اثربخشی فناوری را در یک برنامه کاربردی مرکز اجتماعی خاص تأیید می کند. از طریق نظارت مستمر و تجزیه و تحلیل داده ها، عملکرد اجزای مختلف را می توان ارزیابی و بهینه کرد و تجربه ارزشمندی را برای توسعه و بهبود بیشتر سیستم های خورشیدی متصل به شبکه فراهم می کند.

گسترش بازار و رشد صنعتموارد موفقیت‌آمیز مانند این می‌تواند اعتماد مصرف‌کننده را به سیستم‌های خورشیدی متصل به شبکه افزایش دهد و منجر به افزایش تقاضای بازار شود. این به نوبه خود می تواند سرمایه گذاری و استعداد بیشتری را در صنعت انرژی خورشیدی جذب کند و رشد و توسعه آن را ارتقا دهد و در نهایت به پذیرش گسترده تر فناوری های انرژی پاک در مناطق مختلف کمک کند.
