به طور کلی، الکتریسیته تولید شده توسط سیستم های فتوولتائیک برای استفاده توسط بارها در اولویت قرار دارد. هنگامی که تولید برق فتوولتائیک از مصرف برق بار بیشتر شود، برق معکوس به شبکه جریان می یابد که به عنوان "جریان معکوس" شناخته می شود. شبکه برق دارای مقررات سختگیرانه ای در مورد اتصال به شبکه تولید برق فتوولتائیک است و اتصال غیر مجاز معکوس به شبکه برق با جریمه های مربوطه مواجه خواهد شد. در همین حال، برای پروژه های فتوولتائیک که نیازی به دسترسی به اینترنت ندارند، حفاظت ضد جریان برگشتی کلید دستیابی به خودکفایی در انرژی سبز است.
بنابراین ضد جریان برگشتی چیست؟ اصل کار و راه حل آن چیست؟
1. پیشگیری از جریان برگشتی چیست؟

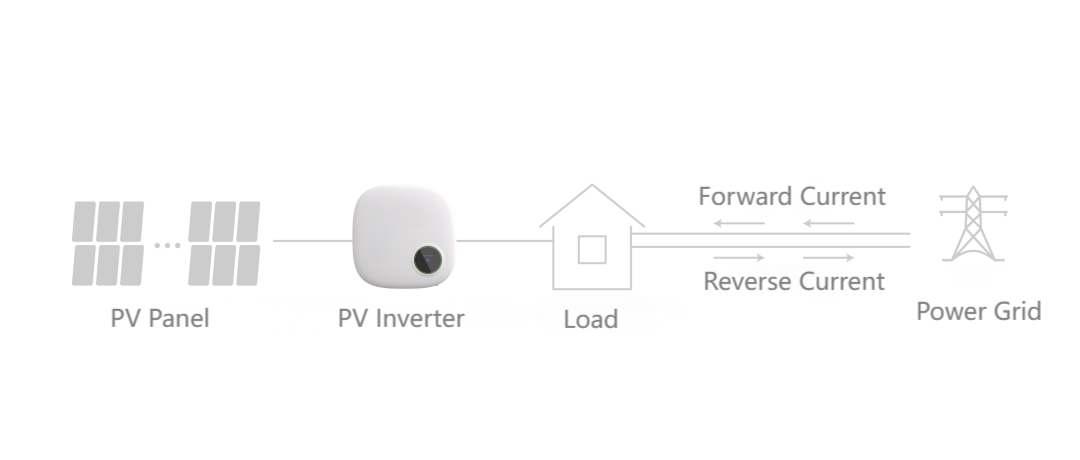

در یک سیستم فتوولتائیک، خروجی الکتریسیته DC از ماژول های فتوولتائیک به برق AC توسط یک اینورتر برای استفاده توسط بار تبدیل می شود. هنگامی که تولید برق سیستم فتوولتائیک بیشتر از توان بار باشد، به دلیل ناتوانی بار در جذب کامل الکتریسیته تولید شده توسط فتوولتائیک، الکتریسیته اضافی در جهت مخالف به شبکه جریان می یابد و در نتیجه "جریان معکوس" ایجاد می شود. ". یک سیستم فتوولتائیک با عملکرد ضد جریان برگشتی می تواند به موقع توان خروجی اینورتر را در زمانی که تولید برق از توان بار بیشتر می شود کاهش دهد، به منظور کاهش تولید برق کلی سیستم، اطمینان حاصل شود که الکتریسیته تولید شده توسط فتوولتائیک فقط توسط فتوولتائیک استفاده می شود. بارگذاری کنید و از جریان الکتریسیته اضافی به شبکه جلوگیری کنید.
2. چرا نصب اقدامات ضد جریان برگشتی ضروری است؟
به طور کلی، چندین دلیل وجود دارد که چرا باید ضد جریان برگشتی نصب شود:
① محدودیت های سیاست شبکه برق.با توجه به سیاست ها و ظرفیت حمل شبکه برق، برخی ازمناطق e مجاز به اتصال به شبکه نیستند. اتصال غیر مجاز به شبکه برق معکوس با جریمه های مربوطه مواجه خواهد شد.
② محدودیت برق متصل به شبکه.شبکه برق محدودیت های شدیدی برای برق متصل به شبکه دارد. اگر الکتریسیته اضافی مستقیماً بدون کنترل تزریق شود، تأثیری بر شبکه برق خواهد داشت.
③ اصل استفاده از خود و عدم اتصال برق مازاد به اینترنت.سیستم تولید برق فتوولتائیک باید اطمینان حاصل کند که الکتریسیته تولید شده ترجیحاً برای بارهای محلی تامین می شود. اگر بارهای محلی نمی توانند مصرف شوند، باید از دستگاه های ضد جریان برگشتی برای جلوگیری از برگشت برق اضافی به شبکه استفاده شود.
3. اصل کار ضد جریان برگشتی
در کاربردهای عملی، توان بلادرنگ، مقدار جریان و جهت خط با نصب یک ضد جریان سنج و ترانسفورماتور CT بر روی باس خط ورودی خانوار به دست میآید. هنگامی که جریانی در شبکه تشخیص داده می شود (جریان معکوس)، ضد جریان سنج داده های برق معکوس را از طریق ارتباط RS485 به اینورتر منتقل می کند. اینورتر در عرض چند ثانیه پس از دریافت فرمان پاسخ میدهد و توان خروجی اینورتر را کاهش میدهد و جریان عبوری از نیروگاه فتوولتائیک به شبکه را نزدیک به 0 نگه میدارد، در نتیجه به ضد جریان برگشتی و عدم ارسال برق اضافی به شبکه میپردازد. .
4. محلول ضد جریان برگشتی
همیشه به کاربرد فنی اینورترها در پروژه های فتوولتائیک توجه کنید و تجهیزات مختلف مانند اینورترهای فتوولتائیک، ضد جریان سنج و جعبه های ضد جریان برگشت را ترکیب کنید تا راه حل های ضد جریان برگشتی مناسب برای سناریوهای مختلف ایجاد کنید.
(1) راه حل برای سیستم ضد جریان برگشتی تک فاز
تجهیزات مورد نیاز:اینورتر متصل به شبکه فتوولتائیک، ضد جریان سنج، خط ارتباطی بین کنتور و اینورتر. این طرح فقط برای سناریوهای فتوولتائیک خانگی مناسب است.
(2) راه حل برای سیستم ضد جریان برگشتی سه فاز یک دستگاه
برای اینورترهای متصل به شبکه کم مصرف خانگی، می توان مستقیماً از یک ضد جریان سنج DC استفاده کرد. ترمینال خروجی AC اینورتر مستقیماً به متر وصل می شود و سپس به نقطه اتصال به شبکه وصل می شود تا ضد جریان برگشتی حاصل شود. برای اینورترهای متصل به شبکه پرقدرت، لازم است جریان گذرگاه متصل به شبکه را از طریق ترانسفورماتورهای CT تشخیص داده، جریان عبوری از ترانسفورماتورها را به طور متناسب کاهش داده و آن را به ضد جریان سنج وصل کنید تا اندازهگیری جریان و توان در نقطه اتصال به شبکه به دست آید.
(3) راه حل سیستم ضد جریان برگشتی چند دستگاهی
اینورترهای چندگانه به صورت سری از طریق رابط های ارتباطی به جمع کننده های داده متصل می شوند، مناسب برای حالت چند ماشینی، با عملکردهای قدرتمندتر و ظرفیت بیشتر.
خلاصه
راه حل ضد جریان برگشتی می تواند به طور موثر الزامات سیاست "اتصال شبکه بدون بازخورد" را در مناطق خاصی برآورده کند. علاوه بر این، ضد جریان برگشتی می تواند اقتصاد را بهینه کند، بهره وری مصرف انرژی را بهبود بخشد، و با توسعه فناوری و تغییرات سیاست سازگار شود و در عین حال عملکرد پایدار شبکه برق و افزایش ایمنی سیستم را تضمین کند.
